一、產品介紹
AFL-80 主要設計用于工業和控制應用。該產品有 3 個版本：TTL 輸出、低電流/電壓觸點閉合、高電流/電壓觸點閉合。
TTL 版本：發射器以 180 KHz 的速率同時對 8 個數字 TTL 輸入進行采樣。并將其狀態傳輸至接收端的 8 個數字輸出。接收器端的 8 個
TTL 輸出將更新為與發送器中完全相同的狀態(“0”或“1”邏輯電平)。
觸點閉合版本：發射器對 8 個觸點的狀態(“ON”或“OFF”狀態)進行采樣，并通過光纖鏈路將它們傳輸?shù)浇邮掌鳌?
這些輸出可用作 8 個 C 型繼電器觸點，具有 2 種不同的額定值：
“LINK”報警 LED 和 C 型繼電器觸點使用戶能夠了解鏈路是否斷開，并采取必要的預防措施來停止系統。TTL 版本的產品提供 TTL 信號。
輸入采樣和輸出更新可以通過使用發送器或接收器處的“SAMPLE”引腳與外部電路或控制器同步。每次讀取輸入狀態(在發送器端)或更新輸出狀態(在接收器端)時，該引腳都會提供一個
TTL 脈沖。
AFL-80 由以下組件組成：
1. 數字輸入光纖發射器 - AFL-80/TX，具有 TTL/觸點閉合兼容輸入。
2. 數字光纖接收器 - AFL-80/RX，該裝置可配置干觸點(每個輸入 1 個轉換)或 TTL 輸出。
3. 長達 3 公里的多模玻璃光纖或 50 公里的單模光纖(可選)。單模收發器的光學預算：30 dB
4. 2 個 12V 電源 - 每側一個。
該裝置可改裝為 24V + DIN 導軌外殼和用于 DIN 導軌安裝的支架。
該鏈路連接在發射器的輸入和接收器的繼電器觸點輸出之間。

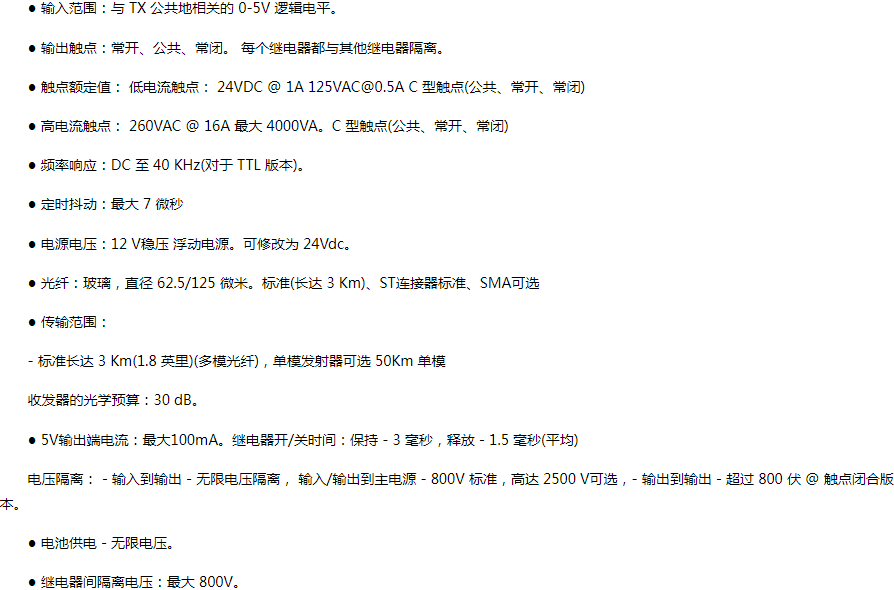

二、產品參數
|
